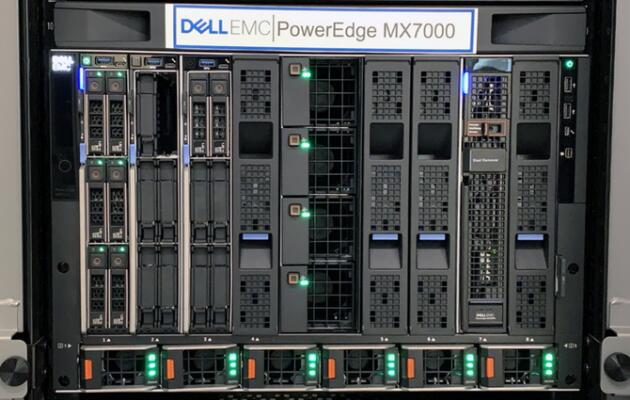

2018年8月，戴爾易安信宣布推出其新的高性能模塊化基礎架構——PowerEdge MX7000。7U機箱的MX7000是戴爾易安信公司M1000e模塊化刀片機箱的一種改進。MX7000使用流行的M1000e，用戶可以根據需要快速添加刀片，例如添加更多存儲、計算或額外的網絡模塊。這項技術允許用戶在需要時輕松擴容，比如說他們的工作負載需要存儲或計算擴展的時候。戴爾易安信的客戶們喜歡這種靈活性，但是一直在要求戴爾易安信提供一個平臺，可以充分利用進入市場的新技術，無論是CPU，存儲還是互連技術。經過幾年的研究和開發，戴爾易安信發布了一款帶有MX平臺的新刀片服務器機箱和托架（雖然不能替代M1000e），以更好地適應不斷變化的技術環境。
南京戴爾服務器總代理，dell電腦，dell存儲，dell工作站報價，南京dell代理商 ---南京宇寬科技有限公司 18021511005 王經理
南京戴爾，南京戴爾服務器，
PowerEdge MX7000被戴爾易安信標記為“動力”基礎架構，其設計沒有中間板，可以更好地支持對多個下一代處理器技術、存儲類型和連接選項的支持�；旧希瑳]有中間板，計算能力直接連接到I / O模塊，從而使MX7000可以直接使用發布的新技術。去掉中間板后，還可以支持分解組件，包括GPU、FPGA和新存儲設備等技術。這意味著MX可以同時支持當前技術和新興技術，使其成為一個真正可組合的解決方案。
由于這個系統是可組合的，因此很難確定它通常的外觀。例如，用戶可以根據自己的需要以幾種不同的方式設置它。MX7000的7U主機箱支持多種組合的不同刀片。對于打算部署軟件定義的數據中心的人員來說，這種動態基礎結構是理想的，因為它為組織提供了高度靈活性和敏捷性。PowerEdge MX7000的可組合性也適用于正在成長的組織，以及隨著規模擴大可能需要適應不同的路徑的組織。
在我們的特定測試中，MX7000機箱包含了三個MX740c計算托架和一個MX5016s存儲托架。我們研究了一個MX740c節點的性能，配備了兩個Intel Xeon Gold 6130 CPU，每個CPU有16個內核和6個NVMe固態硬盤。
與簡單列舉系統規范相反，我們將研究每個規范的各種組件和關鍵特性。
Ø MX7000機箱：
Ÿ 外形規格 7U
Ÿ 管理：企業級OpenManage – 模塊化版（OME模塊化）
Ÿ 端口
Ÿ 2個USB 2.0 A型或KVM控制（僅限鍵盤和鼠標）
Ÿ 1個USB 2.0 Type Micro-AB直接管理端口
Ÿ 1個Mini Display Port連接器，用于視頻
Ÿ 電源
Ÿ 高達6 x 3000 W；PSU和網格冗余支持
Ÿ 風扇
Ÿ 5個可從背面抽換和4個可從正面抽換的熱插拔風扇
Ÿ 尺寸（長x寬x深）
Ÿ 816.8毫米深（32.16英寸）x 482毫米高（18.98英寸）x 307.4毫米寬（12.10英寸）
Ÿ 105磅空機箱重量 400磅最大重量
Ø 計算托架：
Ÿ PowerEdge MX740c計算托架
Ÿ 多達兩個28核Intel Xeon可擴展處理器
Ÿ 24 個 DDR4 DIMM 插槽，支持 RDIMM/LRDIMM，速度高達2667MT/s
Ÿ 高性能存儲選項包括多達 6 個 2.5英寸SAS/SATA（硬盤/固態硬盤）或 NVMe PCIe 固態硬盤驅動器，以及可選的 M.2 引導
Ÿ 可選配雙 SD 卡，針對虛擬化故障提供保護
Ÿ 可在MX7000機箱中安裝多達八個單寬MX740c托架
Ÿ 實現虛擬化的理想選擇，為協作式工作負載和軟件定義的工作負載奠定基礎
Ø PowerEdge MX840c計算托架：
Ÿ 多達四個28核Intel Xeon可擴展處理器
Ÿ 48 個 DDR4 DIMM 插槽，支持 RDIMM/LRDIMM，速度高達2667MT/s
Ÿ 高性能存儲選項包括多達 8 個 2.5英寸SAS/SATA（硬盤/固態硬盤）或 NVMe PCIe 固態硬盤驅動器，以及可選的 M.2 引導
Ÿ 可選配雙 SD 卡，針對虛擬化故障提供保護
Ÿ 可在 MX7000 機箱中安裝多達四個雙寬 MX840c 托架
Ÿ 非常適合運行由數據庫驅動的任務關鍵型應用程序、大型數據分析和高性能工作負載
Ø 存儲托架：
Ÿ 12 Gbps直連SAS存儲、熱插拔驅動器和熱維修擴展模塊
Ÿ 多達16個2.5英寸SAS (硬盤/固態硬盤)，可在側面裝入并在正面拆卸的驅動器托架抽屜
Ÿ 為一個或多個PowerEdge MX計算托架精細分配驅動器
Ÿ 橫向擴展到7個單寬MX5016s托架，每個MX7000機箱共有112個驅動器
Ÿ 非常適合軟件定義的存儲、數據庫和密集的虛擬化工作負載
Ø IO模塊：
Ÿ PowerEdge MX9116n性能更優化的25 G結構交換引擎，能夠以較低的總成本提供高可擴展性
Ÿ 用于單機箱部署的PowerEdge MX5108n高性能、低延遲25 G以太網交換機
Ÿ PowerEdge MX7116n低延遲2 5G結構擴展模塊能夠在多機箱環境中高效地擴展結構帶寬
Ÿ PowerEdge MXG610s高性能、無阻塞的32 G光纖通道交換機，適用于要求嚴苛的全閃存存儲環境
管理
與所有PowerEdge服務器一樣，它們提供了多種管理選項，并且都配備了集成的戴爾遠程訪問控制器9（iDRAC9）。通過iDRAC的Dashboard儀表板，您可以輕松查看系統的運行狀況、系統信息、最近的日志和說明以及虛擬控制臺。儀表板屏幕可實現平滑關閉并顯示系統ID。屏幕頂部是主選項卡，包括系統、存儲、配置、維護和iDRAC設置。
“系統”選項卡為用戶提供了多個選項，展示了用戶可以查看的系統方面，但在本次測評中，我們將重點放在“摘要”上，這樣我們就可以快速了解系統的大部分內容。點擊一個項目可以向用戶展示更多的細節。例如，對于CPU，我們能看到CPU的狀態和類型、其處理器版本、當前速度、狀態和核心計數。下面是處理器的功能和緩存信息列表。
向下滾動，我們還可以看到CPU的溫度信息，以及它們是否達到警告值或臨界閾值。
再比如，通過主“系統”選項卡還可以查看“網絡設備”，它再次提供了一個摘要，并提供了進一步深入了解的機會。用戶可以進一步獲得端口屬性、端口和分區端口等信息。
通過“系統”選項卡，還能看到其他子選項卡，如“概述”（可查看CPU和網絡設備）、“詳細信息”、“資源清冊”、“性能”、“主機操作系統”和“WWN/MAC”。“資源清冊”提供了一些有用的信息，例如固件清單，它為用戶展示不同組件的固件版本，讓用戶知道固件是否是最新的，或幫助客戶查找潛在問題。
“存儲”是靠近iDRAC頂部的另一個主要選項卡。單擊“存儲”可查看其他幾個子選項卡，包括摘要、控制器、物理磁盤、虛擬磁盤和存儲模塊。單擊“控制器”，用戶可以快速查看控制器的匯總狀態、名稱、說明、PCI插槽、固件版本、驅動程序版本和緩存內存大小。
“物理磁盤”中可查看每個物理驅動器的狀態、名稱、狀態、位置、容量大小、安全狀態、總線協議（接口）、媒體類型和剩余額定寫入持久性。用戶還可查看驅動器是否是熱備盤。
機箱管理
對于PowerEdge MX的機箱管理，戴爾易安信使用了OpenManage Enterprise模塊。主屏幕顯示大量信息和選項。GUI頂部的主選項卡是主頁，設備，配置，警報，監控和應用設置。“主頁”選項卡為我們提供了一些選項，如“概述”、“硬件”、“固件”、“警報”、“硬件日志”和“設置”，每個選項都可以進一步深入。“概述”讓我們快速查看機箱及其信息、最近的警報、最近的活動以及機箱子系統的運行狀況。
用戶還可以調出特定的托架信息，這些信息提供與上述類似的信息，包括一般信息、警報、服務器子系統以及啟動遠程控制臺和/或iDRAC的能力。
“警報”選項卡允許用戶查看過去的警報，包括其嚴重性、是否已被確認、發生的時間和日期、源、類別、子類別、消息ID和消息。用戶還可以利用高級篩選系統搜索特定類型的警報。
PowerEdge MX用戶可以使用模板以相同的方式配置多個刀片。
VDBench工作負載分析
在對性能進行基準測試時，應用程序測試是最好的，排在第二位的是合成測試。合成測試雖然不能完全代表實際的工作負載，但它確實具有可重復性因素，有助于對存儲設備進行基準測試，從而可以輕松地在不同的解決方案之間進行逐項比較。這些工作負載提供了一系列不同的測試配置文件，包括“four corners”測試，常見的數據庫傳輸大小測試，以及來自不同VDI環境的trace。所有這些測試都使用了常見的vdBench工作負載生成器和腳本引擎，可以在大型計算測試集群中自動執行并捕獲結果。這使我們能夠在各種存儲設備上重復相同的工作負載，包括閃存陣列和單個存儲設備。
配置文件：
Ÿ 4K隨機讀取：100%讀取，16個線程，0-120% iorate
Ÿ 4K隨機寫入：100%寫入，64線程，0-120% iorate
Ÿ 64K順序讀取：100%讀取，16個線程，0-120% iorate
Ÿ 64K順序?qū)懭耄?00%寫入，8個線程，0-120% iorate
Ÿ 合成數據庫：SQL
在隨機4K讀取方面，戴爾易安信 PowerEdge以373951 IOPS的速度啟動，延遲為91.8μs。它以3420310 IOPS達到峰值，延遲僅為185.5μs。
對于隨機4K寫入，MX從157421 IOPS啟動，延遲僅為20.7μs，然后達到977199 IOPS的峰值，延遲為307.7μs。
切換到順序工作時，在64K讀取中，MX以32114 IOPS或2.01GB/s開始，延遲為149μs，然后繼續提速并以321K IOPS或20.1GB/s達到峰值，延遲為563μs，隨后性能略有下降。
在64K寫入中，MX以更低的延遲啟動，僅為43.1μs，性能為13826 IOPS或864.1MB/s。它繼續提速以68K IOPS或4.3GB/s的速度達到峰值，延遲約530μs，然后再略有下降，下降值略大于64K讀取時的下降情況。
接下來我們看一下SQL工作負載：SQL、SQL 90-10和SQL 80-20。對于SQL，MX以117778 IOPS開始，延遲為104μs，性能峰值為1023439 IOPS，延遲為154.9μs。
對于SQL 90-10，MX以100690 IOPS啟動，延遲為106.3μs，在863625 IOPS達到峰值，延遲為179.2μs。
對于SQL 80-20，MX以80819 IOPS啟動，延遲為105.9μs，在685983 IOPS達到峰值，延遲為212.3μs。
結論
戴爾易安信PowerEdge MX7000機箱是該公司模塊化服務器設計的下一步。這種新方法超越了模塊化，實現了戴爾易安信所說的“動力”基礎架構。這種設計沒有中間板，可以在任何新技術問世當天就利用該技術。使用PowerEdge MX7000，用戶可以擴展計算和/或存儲需求，并且可以安心使用任何后續面世的新技術。由于MX的可組合特性，我們很難描述它的外形，但它有一個機箱和幾個不同的刀片，可以針對給定的工作負載或用例以不同的組合使用。
對于性能測試，我們在圣塔克拉拉的戴爾客戶解決方案中心就地辦公，并在現場運行了VDBench工作量分析。對于4K隨機讀寫性能，MX740c計算托架能夠達到340萬IOPS讀取和近100萬IOPS寫入。對于順序工作，在64K測試中，MX達到20.1GB/s的讀取速度和4.3GB/s的寫入速度。對于SQL，我們看到超過100萬IOPS，對于SQL 90-10，我們看到864K IOPS，對于SQL 80-20，我們看到686K IOPS。啟動延遲低至20.7μs，最高峰值為563μs。當然，這只是一個服務器托架，根據配置的不同，總體機箱功能要強大得多。
對于需要高性能但同時又希望在新技術面世時就能及時使用的公司，戴爾易安信 PowerEdge MX700動力基礎架構是一個理想的解決方案。MX平臺在軟件定義和HCI領域也具有巨大潛力，因為這些領域的組織看中靈活的硬件平臺。正如人們所料，戴爾易安信已經發布了適用于PowerEdge MX的VMware vSAN就緒節點。在聚合基礎架構方面，戴爾易安信在PowerEdge MX服務器和PowerMax Storage上具有Ready Stack設計，例如VMware IaaS。毫無疑問，對于那些希望利用最新創新技術、同時能夠輕松擴展計算和存儲的公司來說，PowerEdge MX是一個極好的選擇。
|
